Eindrucksvolle Präzision und Schnelligkeit

Das SchölerBoard² steht für innovative Bewegungsteuerung

Präzisionsmaschinenbau erfordert heutzutage nicht nur hervorragende mechanische Lösungen, sondern auch eine perfekt darauf abgestimmte Steuerung und Antriebsregelung. Die bestmögliche Bewegungssteuerung gelingt aber nur, wenn Soft- und Hardware für die Aufgabenstellung gleichermaßen optimiert sind. Mit Standardlösungen ist das teilweise nur eingeschränkt zu erreichen. Schöler entwickelt deshalb je nach Anforderung auch diese Komponenten von Grund auf selbst.

Dieses Konzept erweist sich als sehr erfolgreich: Seit über 20 Jahren überzeugt das SchölerBoard seine Anwender mit einer Präzision und Schnelligkeit der Steuerungs- und Regelungsprozesse, die in ihrem Segment ihresgleichen sucht.

SchölerBoard²

Der Bedienkomfort setzt neue Maßstäbe.



Von Grund auf neu entwickelt

Rasante Entwicklungen bei den elektronischen Bauteilen sowie neue Schnittstellen und Bedienstandards haben unsere Ingenieure auf den Plan gerufen, das erfolgreiche SchölerBoard und die damit verbundenen Möglichkeiten der punkt- und zeitgenauen Positionieranwendungen zu evolutionieren. Das Ergebnis ist das SchölerBoard², das sowohl mit der fortschrittlichsten Hard- und Software als auch mit einer ganz neuen, webbasierten Bedienoberfläche ausgestattet ist. Bei der Entwicklung sind neben der gewohnten Zuverlässigkeit auch sämtliche neuen Industrie 4.0 Standards zur Datenerfassung und -auswertung berücksichtigt.





Der Bedienkomfort setzt neue Maßstäbe

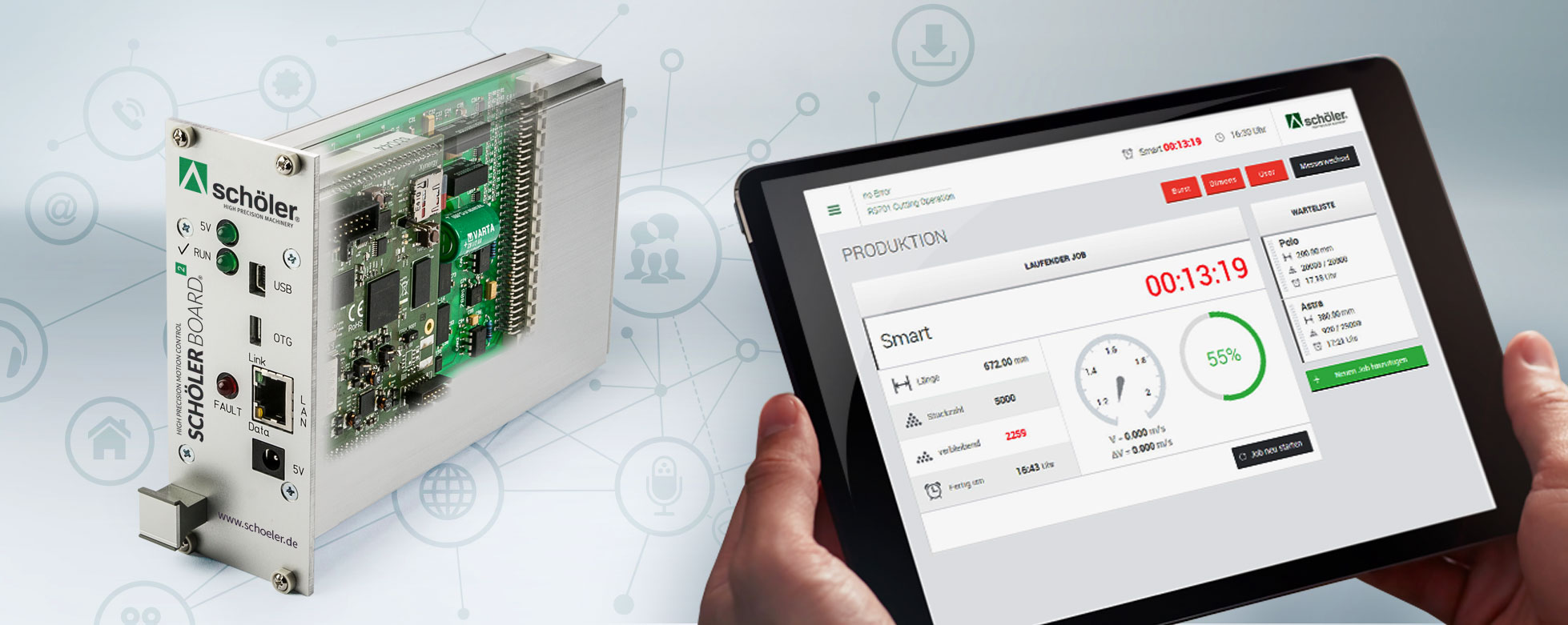

In Punkto Bedienung setzt das SchölerBoard² ganz neue Maßstäbe: Die Überwachung und Steuerung einer mit dem SchölerBoard² ausgestatteten Maschine kann nun von einem Industrie-PC ebenso erfolgen, wie von einem handelsüblichen Tablet oder Smartphone. Hierfür ist standardmäßig ein Web-Server in die Steuerung integriert. Voraussetzung für den Zugriff auf die ergonomisch gestalteten Bedienerseiten sind lediglich ein HTML5-kompatibler Web-Browser und die entsprechende Zugangsberechtigung. Die intuitiv gestaltete Bedienoberfläche deckt die Wünsche aller Anwender ab.

  • Visualisierung und Steuerung mit jedem HTML5-Web-Browser
  • Drahtlose Visualisierung über Mobile Devices
  • Ortsunabhängiger Echtzeitzugriff über das Internet
  • Leitstandvisualisierung von mehreren Rohrscheren und Zonendimpeleinheiten auf nur einem Bildschirm
  • Detaillierte Grafik aller Bewegungsverläufe und I/O-Schaltvorgänge
  • Dokumentation über die Druck- und Speicherfunktionen des Web-Browsers
  • Lizenz- und Maschinenparameter werden auch außerhalb des SB² gespeichert. Das erlaubt bei Bedarf einen direkten 1:1 Austausch des SB² ohne Datenverlust und ohne Neukonfiguration
  • Integrierte Lizenz- und Berechtigungsstufenverwaltung
  • Screenlayouts und Sprachen auf steckbarer SD-Card gesichert
  • Fernwartung über Internet, Netzwerk und Browser
  • Nur noch ein gemeinsames SB² für Zonendimpel- und Rohrscherenanwendungen notwendig
  • Upgrade von SB1 auf SB² realisierbar
  • Vollsynchrone Bewegungsabläufe für bis zu vier Servoachsen
  • Übertrifft industrieübliche Kaskadenregelung mit Schnitt-Toleranzen < 3µs
  • Energieoptimale Parabelfahrt sorgt für geringste Motorerwärmung und größte Stromkostenersparnis
  • Parallele Verarbeitung von fünf Drehgeberachsen verzögerungsfrei im FPGA
  • Leistungsfähige Kombination aus XILINX-FPGA und ARM-Cortex-M4F-µController
  • Echtzeit-Betriebssystem (Preemptive RTOS) mit Reaktionszeiten unter 100ns
  • Vier analoge und 34 digitale I/Os zur freien Verwendung
  • Zweiter CAN-Bus für flexible I/O-Erweiterungen
